直轨器

直轨器产品介绍

直轨器是一种对线路上钢轨水平方向进行调直（或弯曲）的手动液压专用工具。该机体采用特种钢锻造而成，性能可靠、结构紧凑、重量轻、拆装方便。

直轨器技术参数

1、最大直轨力： 530kN

2、系统额定工作压力：52MPa

3、工作活塞行程： 70mm

4、柱塞泵直径x行程：Φ14x40

5、空载效率： 1.6mm/次

6、整机质量： 58kg

直轨器构造及工作原理

液压直轨器由锁勾总成和机身架总成两部分组成。油缸总成，间隙调整装置均是机身架总成中的一部分。

1、 油缸总成由油缸、活塞、密封圈、顶块、安全阀、回油阀及备用回油阀组成。

2、安全阀出公司前已调整好，用户不得随意调动。

3、回油阀是通过回油阀螺杆顶紧，松开钢球来达到完成回油阀的闭塞与开启作用的。

4、备用回油阀是在回油阀失灵后，应及时使用，平时操作不可使用。

5、间隙调整装置由顶块C，手柄及限位螺钉组成。

6、钢轨的调直（或弯曲）是根据杠杆原理来实现的。

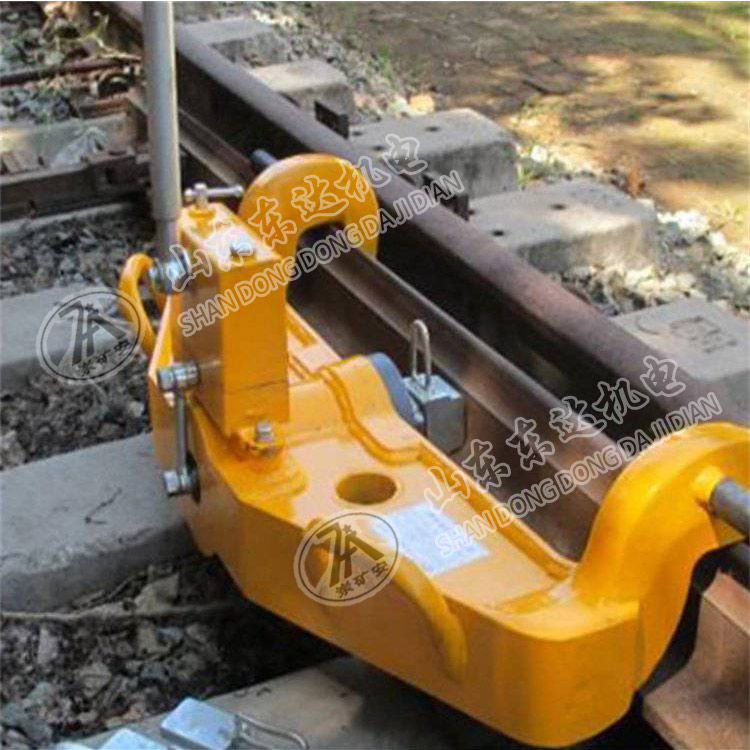

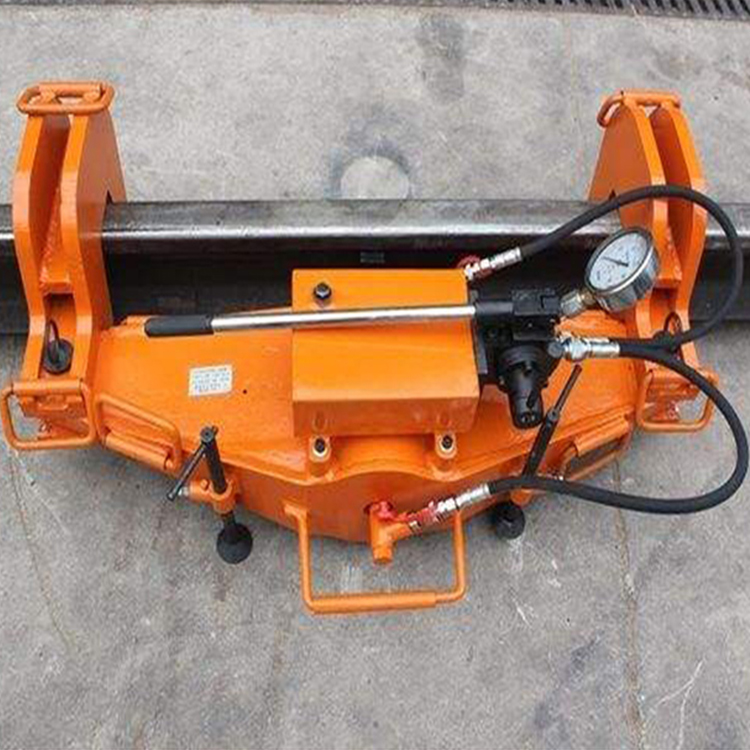

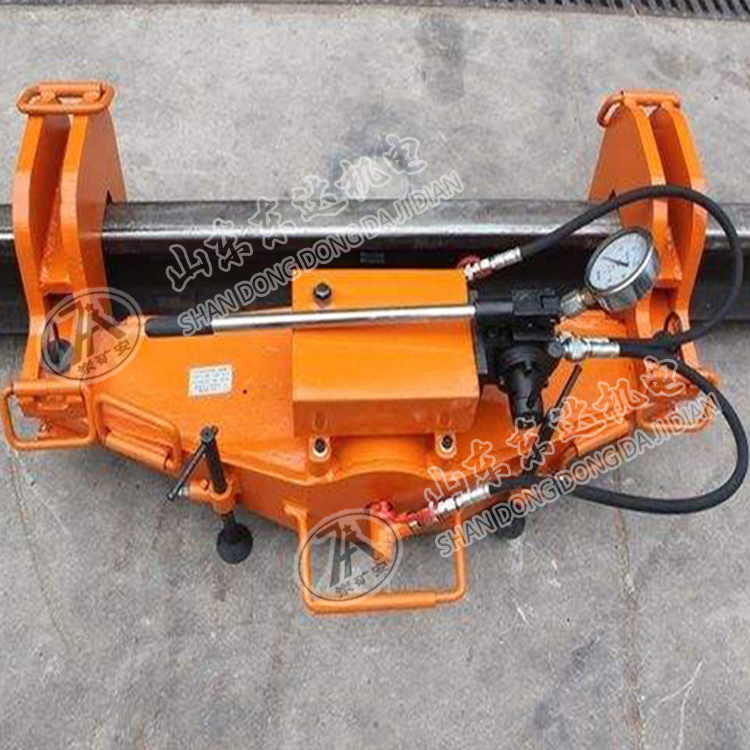

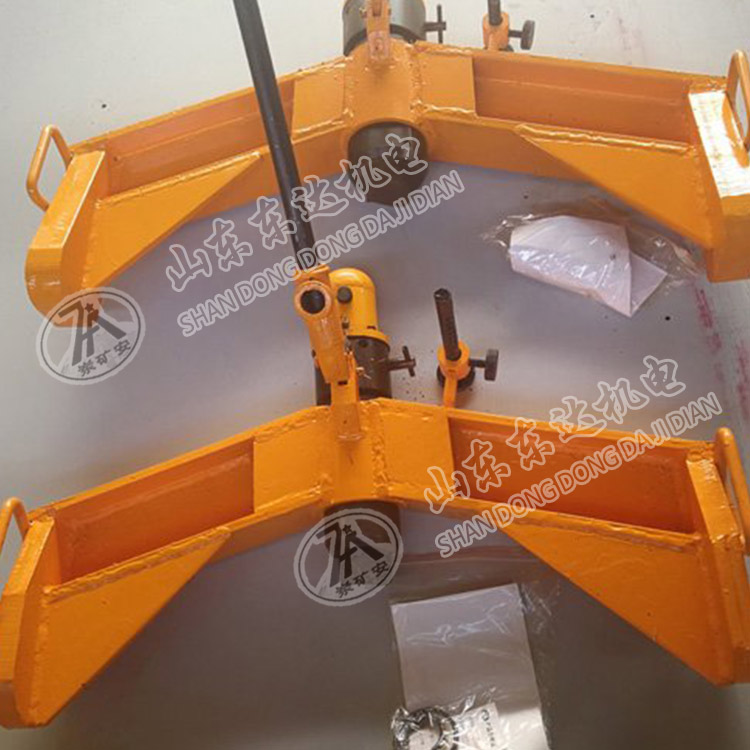

直轨器实物图
