QBY3-80气动隔膜泵工作原理
在QBY3-80气动隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜，连杆将两块隔膜结成一体，压缩空气从泵的进气接头进入气阀室后，推动两个B工作腔内的隔膜，驱动连杆联结的隔膜同步运动。与此同时，另一工作腔中的气体则从其隔膜的背面排出泵外。当活塞达到行程终点，阀机构则自动将压缩空气引入另一工作腔，推动隔膜泵从反向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替的开启和关闭，从而使液体连续的吸入和排出。
QBY3-80气动隔膜泵故障排除
●检查或维修设备以前必须卸压。
●在拆卸机泵前应检查可能存在的问题原因。
|
问题 |
原因 |
解决方案 |
|
泵循环停止或因停止无法保持压力 |
阀球(01)，阀座(02)或“0"形圈(02)磨损 |
更换 |
|
泵不工作，或循环一次即停止 |
空气阀阻塞或肮脏 |
拆卸和清洁空气阀，使用过滤空气设备 |
|
阀球(01)，严重磨损，并嵌入阀座(02)或进出料口(A或C) |
更换阀球和阀座 |
|
|
由于超压，阀球(01)嵌入阀座(02) |
安装卸压阀 |
|
|
配液阀阻塞 |
卸压和清理该阀 |
|
|
泵工作无规律 |
抽吸管路阻塞 |
检查并清理 |
|
阀球(01)粘附或泄漏 |
清理或更换 |
|
|
膜片破裂 |
更换 |
|
|
排出受限 |
去除限制原因 |
|
|
流体中有气泡 |
抽吸管路松动 |
检查并清理 |
|
膜片破裂 |
清理或更换 |
|
|
进料口(C)松动，进料口和阀座(02)间的密封件损坏，"0"型圈(03)损坏 |
紧固进料口螺栓或更换阀座或"0"型圈(02) |
|
|
中心轴螺栓松动 |
紧固或更换 |
|
|
护块"0"型圈损坏 |
更换 |
|
|
废气中有流体 |
膜片破裂 |
更换 |
|
中心轴螺栓松动 |
紧固或更换 |
|
|
气源带液体 |
安装空气过滤装置 |
|
|
泵在停顿时排出过量空气 |
磨损的空气阀，"0"型环阀板，定位块，"V"型密封件，或定位销"0"型环 |
检修或更换 |
|
中心轴密封件磨损 |
更换 |
|
|
泵有气漏出 |
气阀盖(F)或气阀盖螺钉松动 |
坚固螺钉 |
|
气盖垫片或内夹板垫片损坏 |
检查并更换 |
QBY3-80气动隔膜泵性能参数
|
型号 |
MAX流量 （L/min） |
MAX 扬程 （m） |
MAX 吸程 （m） |
工作压力 （kg） |
口径 （mm） |
入气 口径 （in） |
MAX通过颗粒直径 （mm） |
|
QBY3-80 |
568 |
84 |
5.48 |
8.4 |
80 |
1/2 |
6.3 |

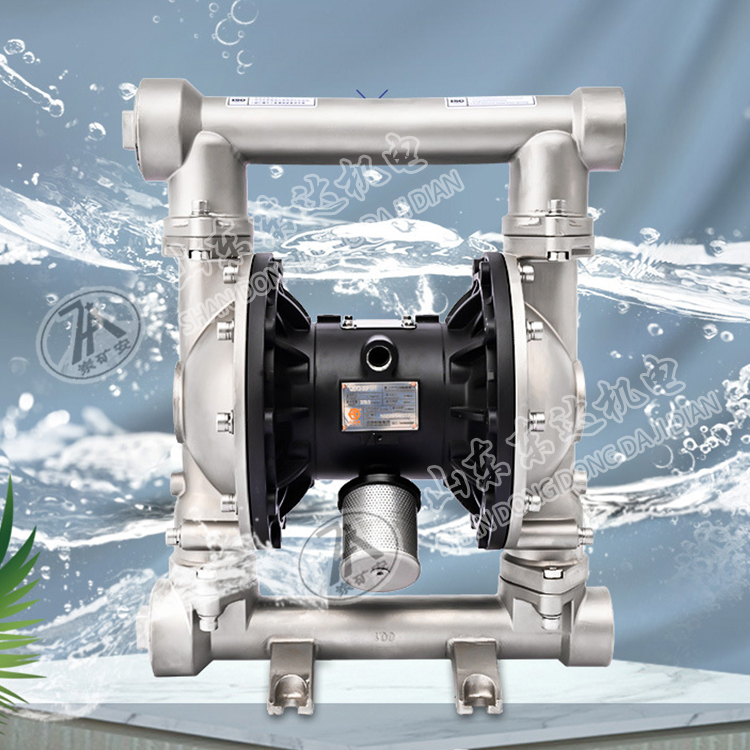

QBY3-80气动隔膜泵实物图
