QBY-25气动隔膜泵

QBY-25气动隔膜泵产品概述

QBY-25气动隔膜泵是国内最新颖的一种采用压缩空气为动力源，通过气阀往复运动分配空气，带动隔膜挤压输送介质的容积式泵，该泵集杂质泵、自吸泵、泥浆泵、屏蔽泵、潜水泵等输送机械的优点。

QBY-25气动隔膜泵工作原理

1、以压缩空气为动力。2、在泵的两个对称工作腔中，各装有一块有弹性的隔膜，联杆将两块隔膜结成一体，压缩空气从泵的进气接头进入配气阀后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

QBY-25气动隔膜泵故障解决方法

一、气动隔膜泵无法启动或动作缓慢
1、检查过滤、调压和润滑装置和空气入口过滤网是否被堵塞。
2、检查气阀是否被杂质卡住，请将气阀拆下并清洗干净，查看气阀内的活塞是否有划伤的痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和“O”型环。
3、检查主轴和“O”型环是否有刮伤、磨损和压扁的痕迹，如有损坏请更换。
二、泵在运转但流量过低
1 、检查泵体是否有空蚀斑象，调整压缩空气的进口压力。降低泵体的运转速度来调整粘度和浓度较大的液体。
2 、检查阀球是否被卡住。如果输送的液体与阀球材质不相吻合。阀球将会胀大。请更换合适材质的阀球与阀座。
3 、请检查入口管道是否被堵塞。
三、液体从气室排出口漏出。
1 、请检查隔膜是否破裂。
2 、检查隔膜是否正确安装和锁紧。
四、出口液休中含有大量气泡。
1 、请检查隔膜是否破裂。
2 、检查泵体和管路是否泄漏。

QBY-25气动隔膜泵产品参数

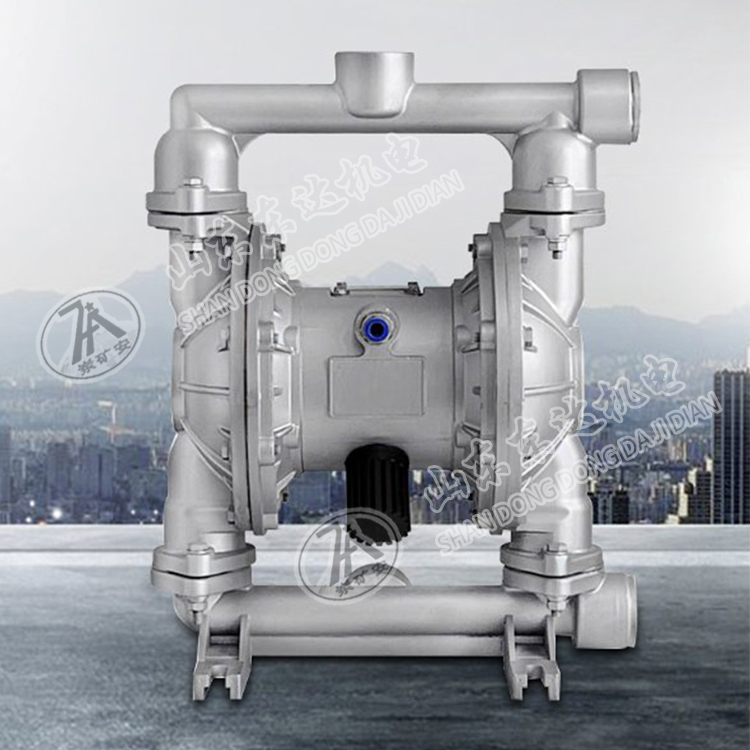

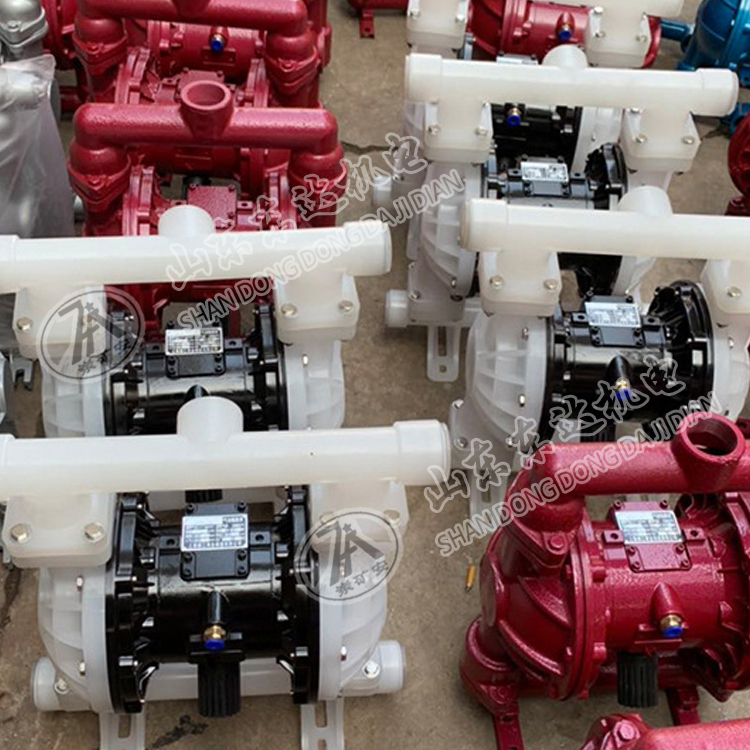

QBY-25气动隔膜泵实物图
