矿用皮带巷防逆流风门

矿用皮带巷防逆流风门产品信息

矿用皮带巷防逆流风门针对原来使用的皮带防逆流装置存在的问题，结合井下生产实际，对原设计进行优化设计，研究设置了一套皮带联动防逆流装置，可以达到皮带启动时防逆流板可以自动打开，不影响正常出渣生产，皮带停止或者发生突出事故时防逆流板可以及时自动关闭，防止事故扩散。

矿用皮带巷防逆流风门组成结构

矿用皮带巷防逆流风门有多种开启方式，一般有手动，气动，自动三种控制方式，同时一套防逆流风门有两组风门组成，一组有两道风门，也就是说，一套皮带巷防逆流风门有四道风门，可以看得出防逆流风门的重要性。

它的组成主要有门体、活动闸板、气缸、阻燃橡胶耐磨板上（下）、气控箱等附件组成，每套2个箱体。

矿用皮带巷防逆流风门工作原理

该设计采用压风为动力，使用汽缸为执行元件，带动防逆流板运动。当皮带开关QBZ-200启动时，开关内1 #和9#接点有AC36v交流电通过信号线送至4v310电磁阀，电磁阀导通，SC63 *200汽缸收缩，带动防逆流板打开。当皮带开关停止或者开掘工作面发生突出事故或瓦斯异常时，瓦斯电闭锁起作用，皮带启动开关QBZ-200内1 #和9# 接点失去AC36v交流电，电磁阀闭合，SC63 * 200汽缸伸出，防逆流板闭合。

矿用皮带巷防逆流风门优势

1、依靠风压做动力，打开、闭合与运输皮带联锁，可随矿井瓦斯监控装置配合使用，在工作地点出现突发事故时，自动闭合，使事故不会波及其他采区。

2、节约生产成本，减少一部分刮板机设备及操作人员、检修维护人员。

MPF皮带巷防逆流风门（矿用自动防逆流风门）实现多种开启

3、达到突出工作面胶带输送机直接穿越防突风墙的同时，全方位控制漏风和全自动防逆流。也可以在需要控风的其他其他皮带运输巷使用。

4、具有断电关闭功能，瓦斯断电装置配套使用，在高瓦斯，高突出矿井器安全作用更加突出。

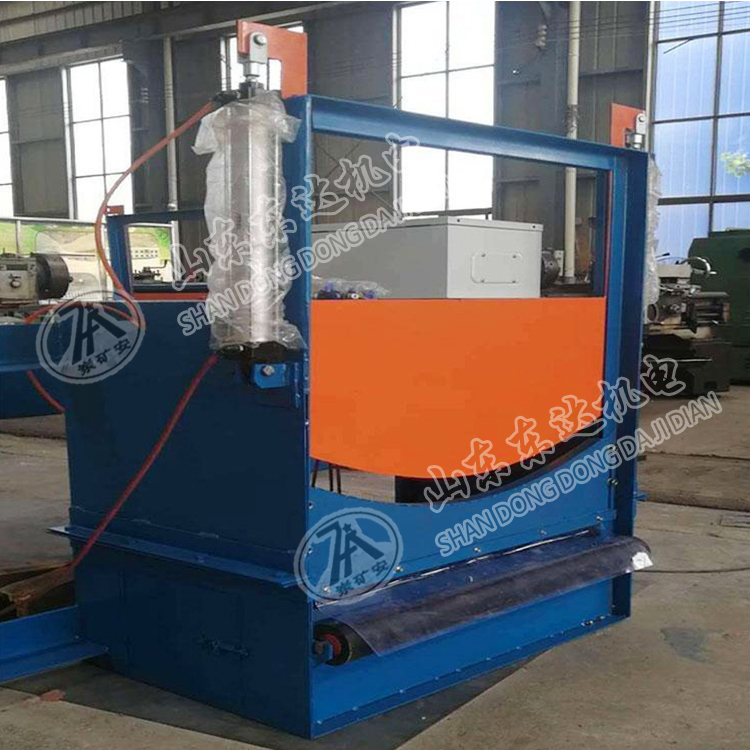

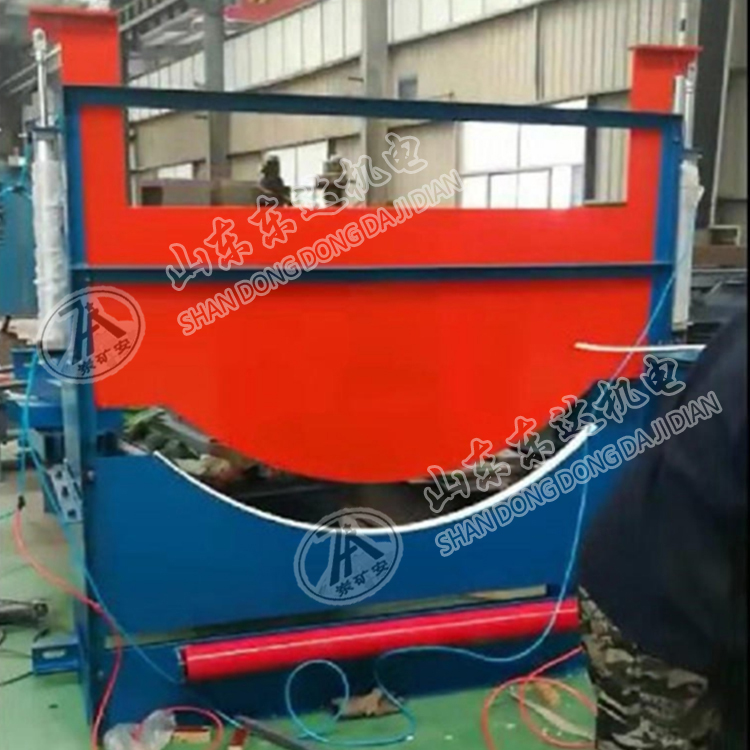

矿用皮带巷防逆流风门实物图
