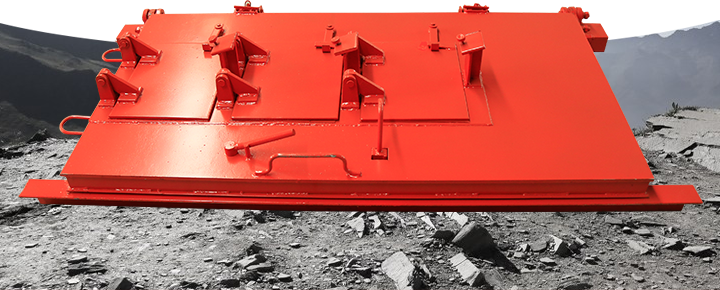

抗冲击波密闭门

1

门框为不等边角钢组焊框架构件。

2

门扇上部装有三组通风活门装置，即在活门底板开有三组共18个直径122mm的通风孔，活门板外部装有自动张开12º角的活门悬板。每组活门通风量为20003/h,总通风量为60003/h，风速按8m/s进行设计的，使用时可根据井下爆破材料库需要风量和总回风道负压值，确定通风活门组数，并可调节每组活门悬板的张启角度进行微调，以满足最佳通风量。当库内一旦发生爆炸，冲击波经过衰减后，余压只要大于20KPa时，活门悬板受压在3～8s内自动关闭，与外界隔离，阻止爆炸抗冲击波及爆炸产生的火焰、有毒气体向外部巷道扩散，由总回风道排出。

3

闭锁装置设置2组，一组为通常关闭用的闭锁轴、手柄转动式；另一组为紧急闭锁装置，其功能是当冲击力大于294N时，瞬间，门与门框紧闭，压缩密封圈，锁头进入锁心，拨动双片弹簧，制动闭锁，防止门反弹；拨动外钥匙手柄即可解除闭锁。

4

下铰页采用单向推力球轴承支撑，中间采用弹簧折页，确保门自动关闭。
密封方式采用“9”字形截面橡胶条密封。
