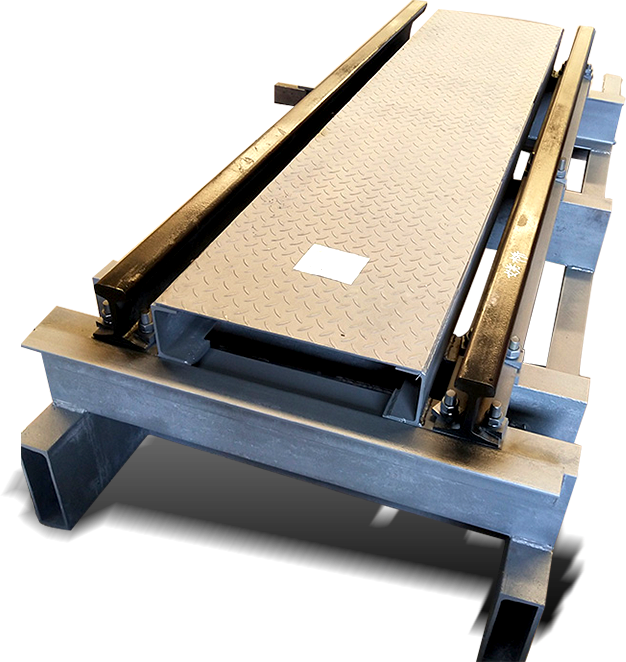

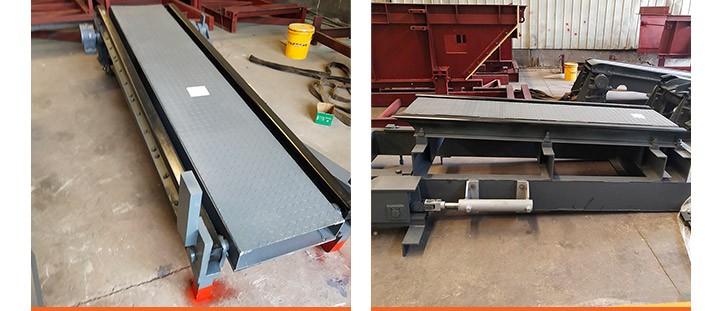

MINING SHAKING TABLE
摇台是竖井罐笼提升系统在井口置换罐笼内矿车及人员上下罐时，车场运输轨道与罐笼内轨道衔接的一种承接设备。摇台结构能够满足推车机进罐作业的要求。摇臂与罐笼搭接时，摇尖与罐内导轨衬吻合，保证侧向定位可靠，保证罐内外的基本轨、推车机滑道不错位，使矿车、推车机顺利进出罐笼。
结构简单可靠，操作方便。
摇台适合钢丝绳导向，提升容器的立井提升。
结构紧凑，占用空间小，马头门锁口基础施工量少。
具有稳罐功能，将停稳后的罐笼进行水平定位， 并承受装罐时的水平冲击力。
摇尖的前端，工作时 与罐内导轨衬搭接，摇尖 铰接在摇臂上，可以自由 转动一定的角度摇尖的尾部 设有配重使其前部经常处于 抬起状态。
当由于事故摇台放下后， 罐笼通过时摇尖头部被撞 向下旋转，而允许罐笼安全 通过摇尖和导轨衬的结构保 证了摇台与罐笼搭接时， 侧向能可靠定位从而罐笼内外 轨道不会错位， 避免发生矿车掉。道事故
矿车进出顺畅 安全性好| 型号 | 轨距 mm |
调节高度 mm |
摇臂长度mm | 工作压力 Mpa |
备注 | |
| 进车侧 | 出车侧 | |||||
| CY1-1/1.5 | 600 | 150 | 800 | 800 | 0.4～0.6 | 1.适用煤矿1t、1.5t 、3t矿车、平板车 、材料车及金属矿 山0.5m³、0.7m³、 1.2m³、2m³、4m³ 矿车 |
| CY1-1/2 | 200 | 1000 | 1000 | |||
| CY1-1/3 | 300 | 1500 | 1500 | |||
| CY1-1/4 | 400 | 2000 | 2300 | |||
| CY1-1/5 | 762 | 500 | 2300 | 2800 | 2.表中调节高度 按煤矿使用条件 |
|
| CY1-1/7 | 700 | 3000 | 3000 | |||
| YXD-1/1.5 | 150 | 800 | 800 | 2.5～10 | ||
| YXD-1/2 | 200 | 1000 | 1000 | 3.包括稳罐摇台 | ||
| YXD-1/3 | 900 | 300 | 1500 | 1500 | ||
| YXD-1/4 | 400 | 2000 | 2300 | |||
| YXD-1/5 | 500 | 2300 | 2800 | |||
| YXD-1/7 | 700 | 3000 | 3000 | |||
