山东东达机电有限责任公司
机动灵活 稳定性好 拆装方便
运行平稳
超大承载
型号多样
出渣效率高/操作灵活/连续性强

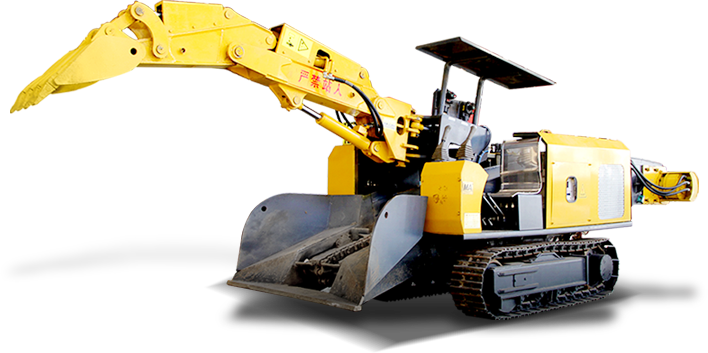

挖掘式装载机是一种连续生产的高效率出矿机械设备，主要适用于空间狭窄的洞采作业。广泛应用于煤矿和磷矿、铁矿、铜矿、金矿等各种金属矿和非金属矿的采掘装车作业，以及修建铁路隧道、公路隧道和引水洞等的掘进装车作业。
出渣效率高/操作灵活/连续性强
整机性能高效、节能、无污染、噪音低
窄型机身设计，通过性好一机多用，可破碎，可挖装
采用全液压传动，操纵简单、灵敏、准确， 维修方便
电气和液压系统设有保护装置，使该机能够 保证安全、平稳作业
可连续把岩渣输送到矿车或其他运载设备上， 装载平稳，挖掘范围大，不撒料，连续性强;
出渣效率高/操作灵活/连续性强

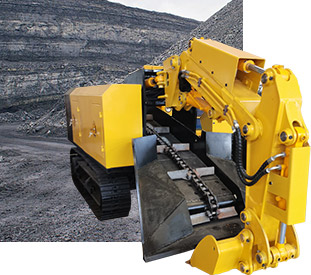

工作过程是先由履带推进，使刮板前段料口装满石料，再用铲斗将石料扒进刮板输送机，刮板输送机将石料输送到后面。
卸入自卸汽车、梭式矿车或其它转载设备上去。也可用铲斗清理工作面或将远处的石料扒进料口。
出渣效率高/操作灵活/连续性强
电气系统
机架总成
驾驶棚
挖臂机构
履带行走总成
液压操作系统
刮板输送机构
矿用挖掘式装载机由挖臂机构、刮板输送机构、履带行走总成、机架总成、液压操作系统、驾驶棚、电气系统等七部分组成。
出渣效率高/操作灵活/连续性强
产品型号表示方法：
补充特征：履带式 L
主参数代号：装载能力 m /h装机功率 kw
产品第二特征：驱动方式，液压式 Y
产品第一特征：表示挖据式
产品类型：矿用装载机
出渣效率高/操作灵活/连续性强
| 检测项目型 号 | ZWY-60/22L | ZWY-30/18.5L |
| 装载能力 m³/h | 60 | 30 |
| 挖取距离 mm | ≥1620 | ≥1350 |
| 挖掘宽度 mm | ≥3680 | ≥3050 |
| 装载宽度 mm | ≥3680 | ≥3050 |
| 挖掘高度 mm | ≥2600 | ≥2200 |
| 挖掘深度 mm | ≥500 | ≥400 |
| 最大卸载高度mm | ≥1360 | ≥1200 |
| 离地间隙 mm | ≥180 | ≥160 |
| 履带平均接地比压 MPa | ≤0.1 | ≤0.1 |
| 履带最小转弯半径 m | ≤3 | ≤2.5 |
| 爬坡能力 ° | 16 | 16 |
| 行走速度 m/s | ≥0.29 | ≥0.15 |
| 额定工作压力 MPa | 15 | 15 |
| 主电机功率 kw | 22 | 18.5 |
| 整机整理 kg | 6300±30 | 3800±200 |
| 电器绝缘 | 三相对地 MΩ | ＞1.5 | ＞1.5 |
| 相间 MΩ | ＞1.5 | ＞1.5 |
| 运输状态 外形尺寸 |
长 mm | 6130±50 | 4820±50 |
| 宽 mm | 1575±50 | 1250±50 | |
| 高 mm | 210±50 | 1720±50 |
