山东东达机电有限责任公司
坚固耐用
感应灵敏
语音报警
自动切断运输机的电压实现煤位保护

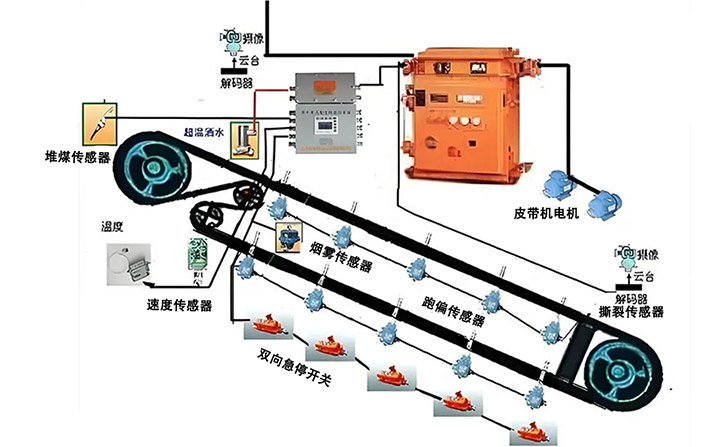

GUJ30堆煤传感器与KHP-Z带式输送机保护装置主机配接用于煤矿有瓦斯、煤尘的环境。堆煤保护取样由堆煤传感器实现，正常时煤位传感器输出端“C”输出高电平，当煤位增高推移传感器偏转一定角度时，其内万向接点“C”输出低电平，“满煤”指示灯亮，经短暂延时，主机执行继电器导通，释放，实现堆煤保护，同时发出语言报警信号。GUJ30堆煤传感器接触电阻闭合接点的接触电阻不大于0.1Q，振动、冲击和寿命试验后不大于0.2Q。

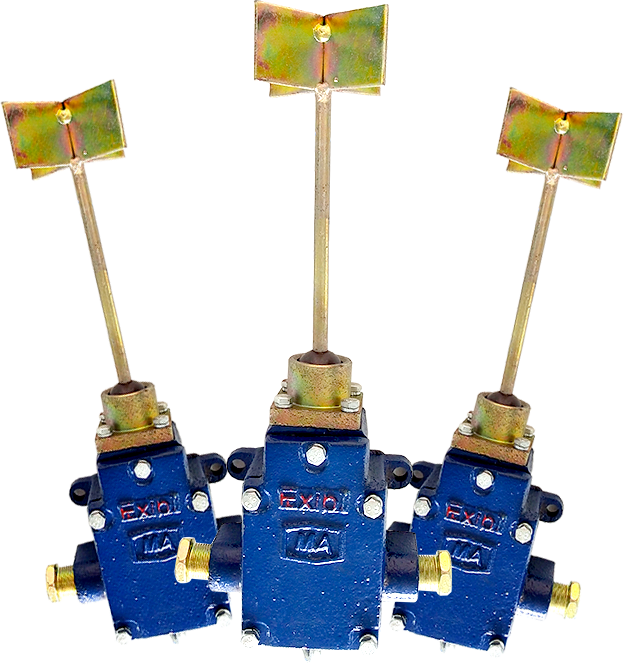

GUJ堆煤传感器传感器由外壳、煤位触杆、开关接点接线端子等部分组成。
GUJ堆煤传感器工作原理为机械开关式。当出现运输机埋机头满仓、满煤漏斗时煤触及煤位传感器的触头并推动触杆偏离中心线之间的动作摆角大于15士3时，传感器动作。
本传感器能自动切断运输机的电源实现煤位保护。
电极式堆煤传感器原理相同，当电极接触煤堆时，在煤电阻小于1.5M+500K的情况下,经13秒延时,实现故障停机保护皮带。皮带机正常运转时，将机械推移式堆煤传感器触头偏移15~60.或在两根电极同时接触到煤时，延时2~3秒，)皮带机应停机，监控仪主机“堆煤”指示灯亮，同时发出响亮的“堆煤”语言报警
接点容量：
DC 12V/0.5A
(备注：用于经防爆检验合格的本质安全电路中)
接点接触电阻： ≤0.1Ω，振动、冲击后≤0.2Ω
动作角度： ３0°±3°
复位角度： 8°±3°
动作性能：
传感器触杆偏离正常位置至动作角度时，两输出端子应接通；传感器触杆自动返回原位到达复位角度时，两输出端子应断开。
探杆动作力： ≤9.8 N。
重量： 3.0kg

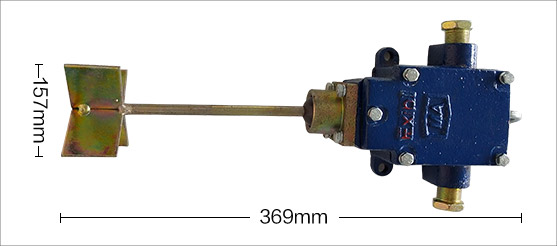

外形尺寸： 369mm×157mm×71mm
